太陽能光伏支架的裝置構造應該簡單、穩定耐用。制造裝置光伏列陣的資料，要可以禁受項目現場的各種殘酷環境，確保25年的耐候耐腐蝕以及構造強度的穩定。電鍍鋁型材、電鍍鋼以及不銹鋼都是常用的材質。今天我們講下屋頂光伏支架施工的方式及特性引見。

01

常見屋面支架方式

1、平屋頂固定方式：平面屋頂裝置系統適宜戶外或平面屋頂荷載量較大的狀況下運用。

根底型平屋頂固定支架特性：

①適用于恣意規格晶硅組件及局部薄膜組件；

②裝置面預埋地腳螺栓，或相似水泥根底；

③依據理論需求設計裝置角度。

負重型平屋頂固定支架特性：

①不毀壞原有防水層，無需防水處置；

②適用于恣意規格晶硅組件及局部薄膜組件；

③底框上裝置可調負重框，上面放置水泥塊、石塊等；

④依據理論需求設計裝置角度。

導流板型平屋頂固定支架特性：

①適用于載荷量小的平面屋頂；

②組件裝置斜度10-15°；

③導流板資料運用不銹鋼或鍍鋁鎂鋅板；

④不毀壞原有屋頂，不用擔憂漏水問題。

2、彩鋼瓦屋頂裝置系統：彩鋼板屋頂多用卡扣、暗扣、鎖邊等非穿透方式裝置，特殊狀況下可采用穿透性裝置。

02

什么是彩鋼板屋頂？

薄鋼板經冷壓或冷軋成型的鋼材。鋼板采用有機涂層薄鋼板（或成彩色鋼板）、鍍鋅薄鋼板、防腐薄鋼板(含石棉瀝青層)或其他薄鋼板等。

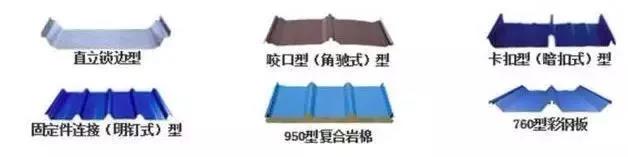

彩鋼瓦屋面的類型

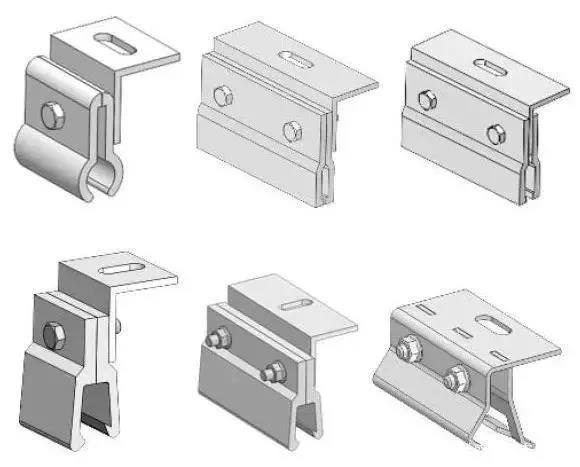

常見彩鋼瓦固定座組件

03

裝置留意事項：

1、首先屋面修設木板或竹板施工棧道，防止資料二次搬運直接踩踏在屋面板上，招致屋面板變形，密封膠脫開而漏水；

2、明白原構造屋面檁條的位置，并彈墨線標識出細致位置；支架與彩鋼板銜接處必需在屋面檁條位置上；

3、施工人員在屋面上行走，必需穿絕緣軟底鞋，走波谷，每天必需肅清屋面板上雜物，避免銹蝕和劃傷屋面板；

4、一切需求敷設密封膏的位置不得有遺漏。屋面外板裝置終了后，肅清屋面全部雜物、鐵屑，如發現屋面板涂層劃傷，須用彩板專用修補漆中止修補。拉鉚釘及自攻螺釘如發作空釘，應隨時用鉚釘和密封膏補牢，橡膠墊圈不能損壞。
